在今年的電腦展上，英特爾公布了面向下一代AI PC的Lunar Lake架構的細節，它延續了Meteor Lake的分離式模塊設計。

采用3D Foveros封裝工藝，并首次將內存集成到封裝內，降低了物理功耗，采用了全新的性能核與能效核，大幅提升了能效比，而且取消了性能核超線程，并為其設計了全新的硬件線程調度器，使用了動態的調度策略，進一步提升能效，GPU升級到了Xe2微架構性能約為前代的1.5倍，它能夠提供高達67TOPS的算力。

后者被它們成為NPU 4，也就是第四代，它擁有6個神經計算引擎，算力可達48TOPS，峰值性能的對比前代提升了3倍之多可以說再次對之前進行了顛覆。不過當時，英特爾并沒有公布具體的產品規格和型號，而隨著時間的推移，相關的曝光消息也隨之而來。

根據外媒的消息，英特爾酷睿Ultra 200V系列(Lunar Lake)將會擁有九個型號，依舊是延續了酷睿Ultra 5/7/9的分級，整個系列均為4性能核+4能效核的配置。其中包含四款Ultra 5型號，其中226V和228V的最大睿頻均為4.5GHz，前者有著16GB LPDDR5-8533封裝內存，后者則是32GB封裝內存，均無法進行升級。

236V和238V最大睿頻達到了4.7GHz，同樣是封裝內容量的差別，這四款型號均配備了7個Xe2核心的Arc A130V核顯，頻率為1.85Hz，8MB的緩存，NPU算力為40TOPS。

還有四款Ultra 7型號，256V和258V睿頻可達4.8GHz，內存前者為16GB，后者為32GB，12MB緩存，配備了8個Xe2核心的Arc A140V核顯，頻率為1.95GHz，NPU算力為47TOPS。

266V和288V最大睿頻能達到5.0GHz，12MB緩存，也是16GB內存和32GB內存的差別，同樣是8個Xe2核心的Arc A140V核顯，頻率提升到了2.0GHz，NPU算力為48TOPS。

最為頂級為酷睿Ultra 9 288V，最大睿頻可以達到5.1GHz，32GB封裝內存，配備8個Xe2核心的Arc A140V核顯，頻率進一步提升到了2.05GHz，NPU算力為48TOPS。另外，酷睿Ultra 5/7型號的PL1功耗為17W，PL2功耗為30W，酷睿Ultra 9的PL1和PL2功耗均為30W。

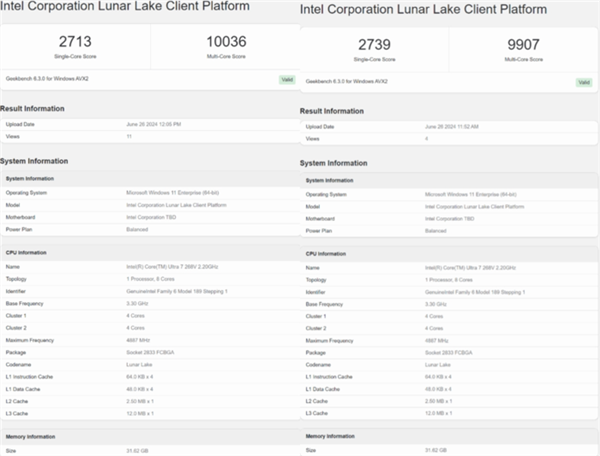

目前Geekbench上也已經出現了酷睿Ultra 7 268V的跑分成績，測試中最大睿頻為4.9GHz，兩次測試中單核成績分別為2739分和2713分，多核測試成績則分別為9907分和10036分，單核成績超越了前一代的旗艦型號酷睿Ultra 9 185H，但多核這塊能和低功耗的185H打個平手，但和游戲戲本上的高功耗版本還是有差距的，畢竟核心數量以及最大功耗的設置這塊都要更低。

當然，從這次酷睿Ultra 200V系列(Lunar Lake)的產品參數來看，不僅核心數量更少，還取消了超線程，它的理論測試成績不高是可以預見的到的，之前的發布會上也是主要強調了IPC性能提升和能效，它對比之前的產品到底有怎樣的提升，更多的還是得通過一些實際的負載場景來體現。

除了CPU的性能外，我覺得全新Xe2核顯的性能也非常值得期待，此前官方表示會有1.5倍的提升，這將讓輕薄本能夠勝任更多大型游戲。

另外，搭載英特爾Lunar Lake處理器的產品最快將在9月下旬開賣，屆時就可以更加詳細的了解到它的表現究竟如何了。
