斯洛伐克的服務器芯片設計公司Tachyum去年曾推出了128核的Prodigy（神童）處理器，號稱在性能、功耗、成本等方面均吊打IntelXeon處理器的。

近期，Tachyum又帶來了更為強大的Prodigy 2 處理器，不僅內核數量提升到了192核，同時在緩存容量等眾多方面都有提升。

升級192核心，AI性能翻倍

Tachyum表示，通過利用最新的 EDA 工具，Prodigy 2 處理器的CPU內核由原來的64位128核心升級到了192核心，主頻依然高達高達5.7GHz；L2/L3緩存容量也從128MB增加到了192MB；芯片的 SERDES 數量也從64個增加到了96個；增加了對16 x DDR5 7200 內存的支持，單個Prodigy芯片可連接多達32條DIMM；還擁有48個PCIe 5.0控制器。

性能方面，在AI訓練和推理任務中，能夠實現24個AI PetaFLOPS，相比上一代AI性能翻倍；在HPC（高性能計算）負載中，可達到90 TeraFLOPS。

雖然官網的資料顯示192核心的Prodigy 2 是基于5nm工藝，但是今年6月的一篇新聞稿顯示，Prodigy 2可能將會升級成3nm工藝。

以上的諸多提升，也使得Prodigy 2 處理器die size從 500mm2增加到 600mm2，增加了 20%。

后續，Prodigy 處理器可能還會進一步增加內核數量，但芯片將會受到帶寬限制。

目前Prodigy 2 支持的是 16 通道 DDR5 內存接口，速度可達 7200 MT/s 及以上，如果要增加額外的內核，就需要更高速的內存，比如HBM。預計這款處理器將會在2025年推向市場。

全新“萬能CPU”架構

需要指出的是，Tachyum公司所設計的Prodigy處理器號稱是全球首個真正的“通用處理器。

不同于傳統的CPU和GPU解決方案，Prodigy旨在將 CPU、GPGPU 和 TPU 的功能統一到同一個內核當中，并配備強大向量計算單元和矩陣計算單元，讓HPC和AI工作負載在同一架構上運行。

單顆核心就可以支持廣泛的數據類型，包括 FP64、FP32、TF32、BF16、Int8、FP8 和 TAI。

更為關鍵的是，Prodigy還可以運行x86、Arm、RISC-V的二進制文件。堪稱“萬能CPU”。

據此前外媒chipsandcheese此前的分析，Prodigy的內核架構是將GPU的矢量吞吐量與CPU的單線程性能相結合，但代價是高功耗。

不過，他們認為Prodigy有可能成為具有競爭力的 HPC 或 AI 芯片。

性能吊打IntelXeon和NVIDIA H100？

資料顯示，Tachyum于2022年發布的上一代的Prodigy處理器擁有64核心（T864）及128核心(T16128)兩個版本。其中64核心版本，主頻4GHz，基于臺積電7nm工藝。

128核心版本，基于5nm工藝，FCLGA封裝，尺寸為64毫米×84毫米，工作頻率高達5.7GHz，擁有超過128MB的L2+L3高速緩存、16個DDR5內存控制器和64個PCIe5.0通道，可以處理通用計算、高性能計算（HPC）和AI工作負載。

Tachyum表示，Prodigy處理器每個核心能夠擁有2x 1024位矢量單元（IntelGolden Cove核心也只有2× 512 位向量單元），4096位矩陣單元，以及每時鐘4條失序指令。還可支持虛擬化和高級RAS。

當時Tachyum公司還宣稱，128核版的Prodigy超級計算機芯片在HPC（高性能計算）負載中，能夠執行12個AI PetaFLOPS和90 TeraFLOPS，性能是Intel最快的Xeon處理器的4倍，是英偉達（NVIDIA） H100 GPU的雙精度浮點性能的3倍；在 AI 工作負載中，FP8性能是NVIDIA H100的6倍。

同時，Prodigy處理器電源效率也達到了Xeon處理器的10倍，而且成本大約只有傳統硬件的三分之一。

從Tachyum公司的描述來看，128核的Prodigy處理器的AI性能可直接吊打IntelXeon、NVIDIA H100，并且能效也更高，成本還更低。

更為關鍵的是，還能運行x86、Arm、RISC-V的二進制文件。也就是說，可以直接兼容x86、Arm、RISC-V生態，簡直是強大的離譜！

對此，外界一直是持懷疑高度態度，認為是“PPT造芯”。

相比之下，最新的192核的Prodigy處理器在在AI訓練和推理性能方面，提升到了24個AI PetaFLOPS。看來性能更是要吊打IntelXeon了。

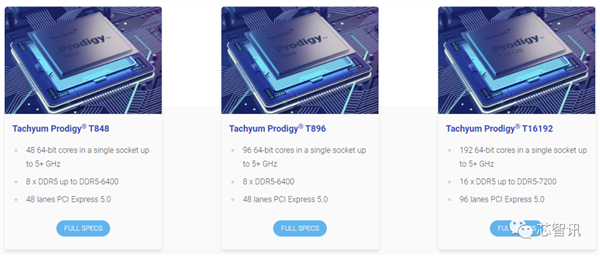

有意思的是，目前Tachyum公司的官網已經看不到了關于64核心（T864）及128核心(T16128) Prodigy處理器的介紹，僅保留了更早之前的48核心（T848）及96核心(T896) Prodigy處理器，以及最新發布的196核心（T16192）Prodigy處理器。

如此看來，48核心（T848）及96核心(T896) Prodigy處理器已經被取消。

不過，Tachyum公司官網上仍留有關于Prodigy處理器“在性能在優于Xeon的前提下，耗電僅為Xeon的十分之一”、“每MIPS （每秒百萬條指令）只有Xeon三分之一的售價”、“數據中心年度總體建立成本降低4倍”之類的描述。

Tachyum在推出性能更強的192核心的Prodigy 2 處理器的同時，還推出了基于其Prodigy 2通用處理器和液體/空氣混合冷卻的百億億次級（E級）人工智能超級計算機的設計。

該設計將在60MW的功率預算和6,000平方英尺的占地面積中提供20 ExaFlops的FP64矢量運算性能。

已獲得歐盟2640萬歐元支持

值得一提是，Tachyum雖然是一家斯洛伐克芯片設計公司，但實際上其是于2016年由多位資深半導體大咖在美國硅谷成立的，只不過，Tachyum在獲得斯洛伐克政府的1700萬美元投資之后，就將總部設在了斯洛伐克。

Tachyum公司CEO Radoslav Danilak曾是SSD主控廠商SandForce（2011年被LSI收購）和Skyera（2014年被西部數據收購）的創始人，此外還曾擔任過NVIDIA的芯片組和GPU架構師、Nishan Systems和Toshiba的CPU架構師，擁有25年的半導體行業經驗；

公司聯合創始人兼首席架構師Rodney Mullendore 曾是SandForce的首席硬件架構師、Nishan Systems的聯合創始人，擁有30多年半導體行業從業經驗。

得益于斯洛伐克芯片設計公司的身份，在今年6月，包括Tachyum在內的來自歐盟的56家公司，獲得了歐盟81億歐元的資金支持，作為此前宣布的歐洲共同利益微電子和通信技術重要項目 (IPCEI ME/CT) 的一部分。

其中，Tachyum獲得了 2640 萬歐元的支持，以加速Prodigy 2 通用處理器的交付。
