AI浪潮之下，NVIDIA A100無疑是當下最為火爆的產品之一，其實還有更先進一代的H100，早在去年3月份就發布了，但不久前才全面投產，用上的還不多。

NVIDIA H100基于GH100 GPU核心，定制版臺積電4nm工藝制造，800晶體管，集成18432個CUDA核心、576個張量核心、60MB二級緩存，支持6144-bit HBM高帶寬內存，支持PCIe 5.0。

友媒極客灣最近搞到了四塊PCIe版本的H100，目前價值高達30萬元，我們就拉看看用它玩游戲會怎么樣。

PCIe H100并不是滿血的，只開放了14952個CUDA核心、456個張量核心、5120-bit位寬，搭配80GB HBM3，帶寬高達2TB/s。

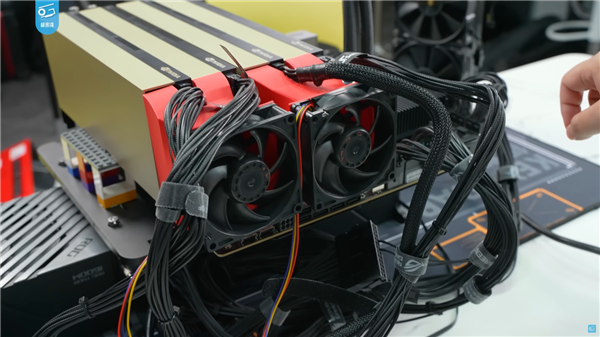

由于是面向數據中心，它自身沒有風扇，而是需要依靠系統散熱，為此不得不加裝了一個特制的渦輪風扇來散熱，足以對付350W TDP。

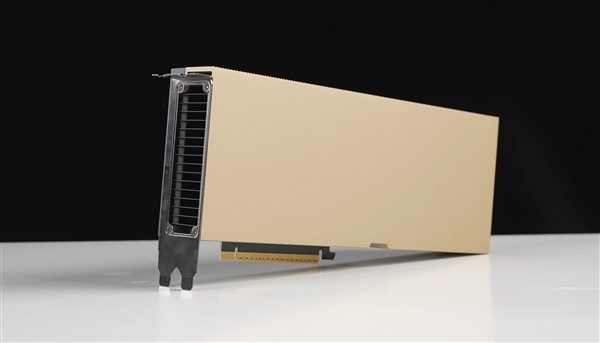

由于是專供AI、HPC計算用途，它也沒有視頻輸出接口，為此不得不搭配第二塊卡專門負責輸出，讓系統和驅動識別它也費了一番功夫。

順帶一提，H100只設計了24個ROP光柵單元(RTX 4090 160個)，在處理圖形渲染上很容易出現瓶頸。

經過測試，H100 3DMark Time Spy測試圖形得分為2681，甚至還不如Radeon 680M這樣的核顯。

實際游戲里也經常出現個位數的幀率，即便一直100％滿載也是如此，但功耗倒是不高，從未超過100W，溫度也很低。

當然，這一切都在預料之中，畢竟，術業有專攻。
